Multi-layer Board Main Application:
Telecom、Computer Peripheral、Aero Industry

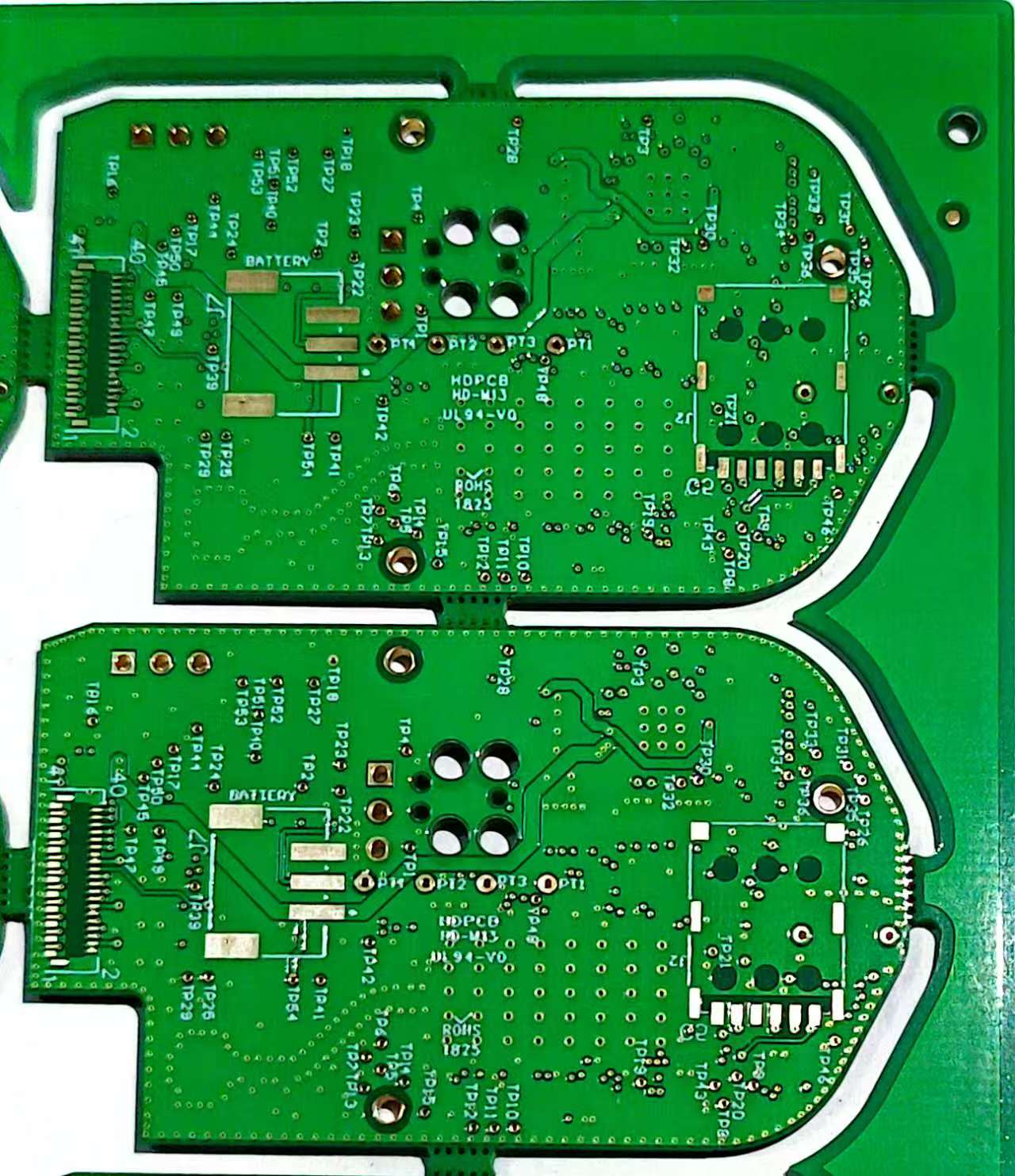

HD-001
HD-002

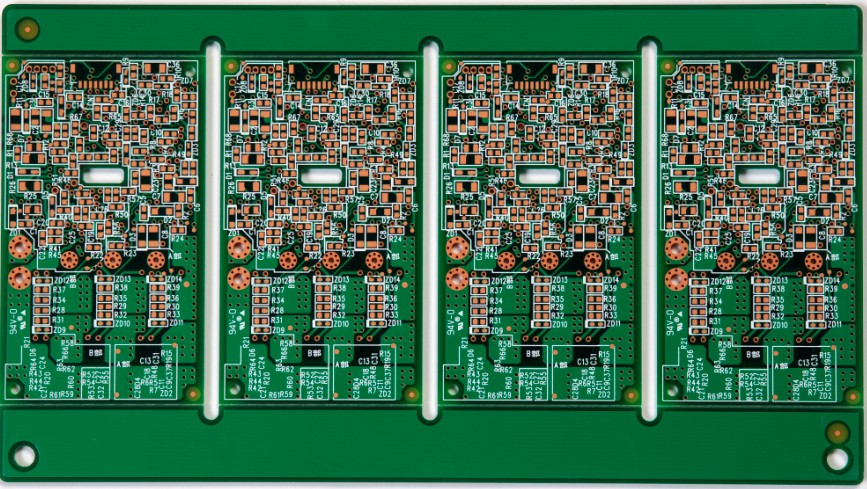

HD-003
Plant
|
Technical Capacity
|
Layer: |
4-46 |
|
Diameter of mechanical drilling |
Min. plating hole |
|
Line/Space on inner layer |
0.075 mm/0.075mm (H
OZ) |
|
Line/Space on outer layer |
0.1/0.1mm (1 OZ ) |
|
Impedance |
+/- 10% |
|
Aspect Ratio |
Max: 12:1 |
|
Delivery Panel Size: |
Max. 570mm×508mm Min:50×50mm |
|
Board Thickness |
<128mil(3.2mm) |
|
Core Material Thickness |
Min. 0.1mm |
|
Pitch |
Min. Distance between
SMT pads : 0.3mm |
|
Board Thickness: |
±10%
(Thickness≥0.8mm) |
|
Base copper thickness on inner layer |
H~6 OZ |
|
Outer layer copper thickness |
T~2Oz Multilayer |
|
Etching tolerance of inner/outer layer |
±20% |
|
Hole diameter tolerance |
± 0.05mm for NPTH |
|
Tolerance for hole position |
±0.075 mm |
|
Hole wall roughness (Max) |
0.050mm |
|
Size for plated abnormal (Max) |
4.5*6.0mm |
|
Drilled long slot size (Min.) |
0.5mm |
|
Shape tolerance for drilled long slot |
Width tolerance:
+/-0.05mm |
|
Long slot position tolerance |
+/-0.1mm |
|
Hole distance ( different nets) |
MIN:0.5mm |
|
Hole wall copper thickness (via) |
≥25um |
|
Average copper thickness in holes |
30um |
|
Layer Misalignment |
0.1mm |
|
Hole position precision on outer pattern (Min) |
±0.075 mm |
|
Tolerance from pattern to pattern (min) |
±0.05mm |
|
Min. Misalignment for solder mask |
±0.035mm |
|
Solder mask thickness |
Min:10um(on line) |
|
Min. Solder mask bridge width |
0.08mm |
|
Hole diameter for plugged hole |
0.2mm~0.65mm |
|
Plugging of board with solder mask on 2 sides: min. |
80% |
|
Tin thickness for HASL |
1~40um |
|
Nickel thickness for immersion gold |
3~8um |
|
Gold thickness for immersion gold |
0.05~0.1um |
|
OSP thickness |
0.2~0.4um |
|
Text in Solder mask |
Height: 1.0mm Width: 0.15mm |
|
Legend Printing |
Height:0.8 mm Width:0.8 mm |
|
Impedance Controlled |
+/- 10% |
|
Surface Treatment |
Hot Air leveling (HASL),
HASL Lead-free, immersion gold, plated hard gold, OSP
(Organic Solder Protection), Immersion Silver,flash gold |
|
Contour tolerance |
±0.1mm |
|
Min Routed arc for inner angle |
0.4mm |
|
Min. distance from pattern to routed edge |
0.25mm |
|
Depth tolerance for deep routing |
+/-0.15mm |
|
V Cut Angle: |
15°/25°/30°/60° |
|
Angle tolerance for V-Cut |
±10° |
|
Board Thickness for V-Cut |
0.5mm~ 2.4 mm |
|

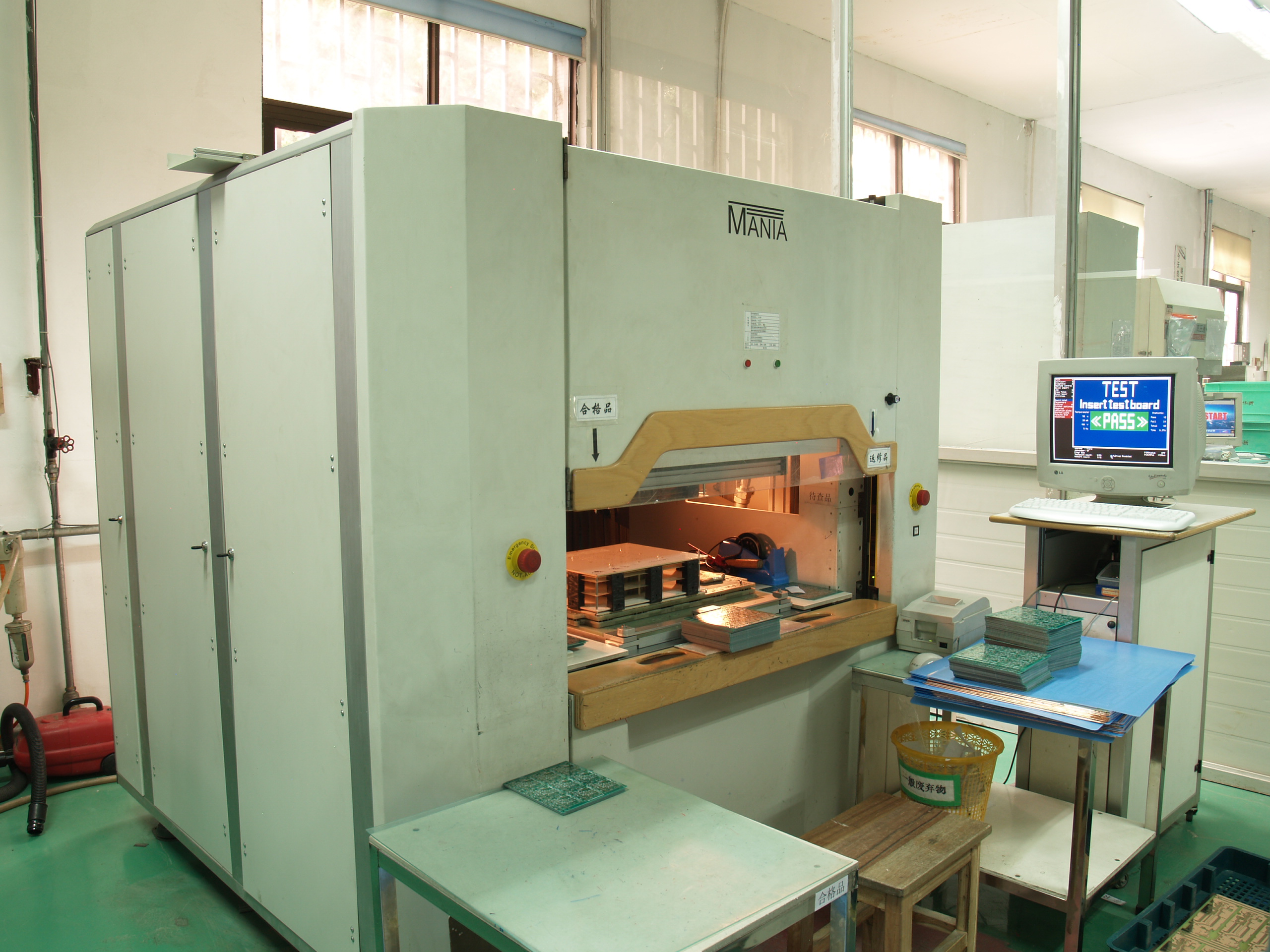

E-Test condition: |
50-300V |
|
Isolation resistance: |
With test adapter: 2MΩ-100MΩ |
|
Conductive resistance: |
|
|
Density of test grid: Min. |
50 mil |
|
Pitch for test pad: Min |
for test with adapter
14mil |
